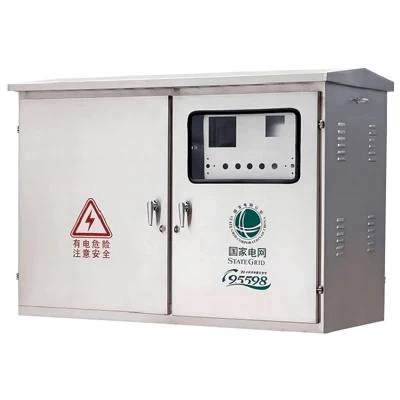

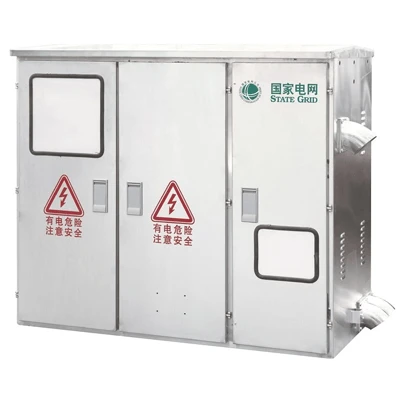

Gabinete de distribución integrado inteligente
✅Protección integral y alerta temprana: los análisis de diagnóstico avanzados brindan detección de fallas en tiempo real-y alertas predictivas, lo que mitiga las fallas del sistema antes de que ocurran.
✅Funcionalidad completa de "cuatro controles remotos": integración perfecta de telemetría que permite medición remota, señalización remota, control remoto y ajuste remoto a través de protocolos de comunicación estandarizados.
✅Gestión de energía de precisión: monitoreo de calidad de energía de alta-precisión y seguimiento de carga en tiempo real- para visibilidad granular del consumo de energía
✅Optimización de costos y creación de valor: maximiza la eficiencia del sistema, elimina penalizaciones por factor de potencia bajo y extiende la vida útil de los componentes para ofrecer un rápido retorno de la inversión (ROI).
- Introducción del producto
ElGabinete de distribución integrado inteligenteestá diseñado específicamente para transformadores de distribución rurales y urbanos. Está diseñado para sistemas de distribución de energía de bajo-voltaje que funcionan a una frecuencia nominal de50 Hz CA, una tensión nominal de trabajo de400Vy una corriente nominal de hasta630A.
Optimizado para instalación exterior-montado en poste, este versátil, todo-en-unoGabinete de distribución integrado inteligentesirve como una solución integrada de bajo-voltaje que combina distribución de energía, medición de energía, recopilación de datos de electricidad-en tiempo real, monitoreo y medición integrales, compensación de energía reactiva y protección sólida de circuitos en un solo sistema.
Características clave y ventajas técnicas
Amplia compatibilidad con la red
- Aplicación optimizada:Diseñado específicamente para transformadores de distribución pública en redes rurales, suburbanas y urbanas.
- Calificaciones estándar:Clasificado para50 Hz CAsistemas con un400Vtensión de funcionamiento y una corriente nominal de hasta630A.
- Despliegue al aire libre:Diseño resistente para una instalación perfecta en exteriores montada en un poste-.
Integración avanzada de redes inteligentes
- Telemetría-en tiempo real:Recopilación continua de datos eléctricos y monitoreo del sistema para maximizar la visibilidad y la gestión de la red.
- Control de carga inteligente:Incluye administración activa-del lado de la demanda y control de carga para evitar sobrecargas y optimizar la distribución de energía.
- Listo para la automatización:Totalmente compatible con monitoreo remoto, comunicación bidireccional y estándares de automatización de redes inteligentes.
Protección y calidad de energía de alto-rendimiento
- Compensación de potencia reactiva:Corrección del factor de potencia (PFC)-incorporada para estabilizar el voltaje, minimizar las pérdidas de transmisión y eliminar penalizaciones de servicios públicos.
- Protección Integral:Protección integrada contra sobrecarga, cortocircuito-, fallo de fase y sobretensión para garantizar la longevidad del sistema.
- Durabilidad resistente a la intemperie:Construcción de gabinete resistente-resistente a la corrosión-diseñada para soportar entornos exteriores hostiles y condiciones climáticas extremas.
Evolución del diseño de próxima-generación
- Infraestructura mejorada:Desarrollado como una evolución avanzada e inteligente del gabinete JP tradicional, integrando la automatización inteligente en un espacio probado.
- Análisis basado en datos-:Admite la transmisión de datos bidireccional para infraestructura de medición inteligente (AMI) y análisis de red avanzados.
Presupuesto
Presupuesto
| Parámetro | Especificación |
|---|---|
| Tensión nominal | 400 VCA (±10 %, L-L) / 230 VCA (±10 %, L-N) |
| Frecuencia nominal | 50Hz (±2%) |
| Corriente nominal | Hasta 630A (configurable a 200A / 400A / 630A) |
| Corriente de resistencia nominal de corto-tiempo (1 s) | Mayor o igual a 15 kA (cumple con IEC 61439-1) |
| Corriente nominal máxima soportada | Mayor o igual a 30 kA (cumple con IEC 61439-1) |
| Nivel de aislamiento nominal | 2 kV (soportación de frecuencia industrial de 1 min, compatible con IEC 61439-1) |
| Nivel de protección del gabinete | IP54 (protegido contra el polvo-, resistente a salpicaduras-, cumple con IEC 60529) |
| Temperatura de funcionamiento | -25 grados a +70 grados (ambiente exterior) |
| Humedad relativa ambiental | Menos o igual al 95 % de humedad relativa (sin-condensación) |
| Método de instalación | Montado-en poste (exterior) o en el suelo- |
| Material | Acero galvanizado o acero inoxidable (resistente a la corrosión-) |
Módulos funcionales
Módulos funcionales
1
Módulo de distribución de energía avanzada
Sistema de barras modulares:Diseñado para ofrecer una escalabilidad sencilla, una distribución de energía segura y una expansión rápida en el sitio-.
Protección de circuito flexible:Equipado con disyuntores de caja moldeada (MCCB) o disyuntores de aire (ACB) de primera calidad para adaptarse a topologías de sistemas específicas.
Montaje en riel-DIN-DIN de alta densidad:Organiza los componentes auxiliares en un diseño compacto y{0}}resistente a las vibraciones, optimizado para entornos exteriores hostiles.
2
Módulo de monitoreo y medición de precisión
Ingresos-Medición inteligente de calificaciones:Cuenta con un medidor de energía inteligente integrado con precisión Clase 1.0 (certificado MID) para facturación y registro de datos precisos.
Análisis integral de la calidad de la energía:Seguimiento continuo de distorsión armónica total (THD), caídas de voltaje, aumentos y eventos transitorios.
Registrador de datos de alta-capacidad:Almacenamiento a bordo capaz de almacenar 365 días de datos históricos cronológicos para una auditoría de red perfecta.
3
Módulo inteligente de compensación de potencia reactiva
Controlador automático de varios-pasos:Corrección dinámica del factor de potencia utilizando un controlador automático de banco de condensadores que admite de 6 a 12 pasos de conmutación.
Conmutación de cruce por cero-:Utiliza conmutación basada en tiristores o contactores-con tecnología de cruce de voltaje cero-para eliminar corrientes de irrupción destructivas y extender la vida útil de los componentes.
Mitigación armónica:Filtros de distorsión armónica integrados opcionales para suprimir el ruido de la red y mantener la THD en menos del 5%.
4
Integración de comunicación y SCADA
Soporte de protocolo universal:Compatibilidad nativa con estándares abiertos de la industria, incluidos Modbus RTU, DL/T 645 e IEC 61850, para una integración perfecta de las subestaciones de servicios públicos.
Gestión remota habilitada para la nube-:Compatibilidad total con las modernas plataformas de nube de IoT, lo que permite realizar análisis de diagnóstico y supervisión remota segura y en tiempo real-a través del panel de control de la PC o la aplicación móvil.
Ventajas frente a los gabinetes JP tradicionales
Gabinete de distribución integrado inteligente versus gabinetes JP tradicionales
| Característica | JP IE (gabinete inteligente) | Gabinete JPC tradicional |
|---|---|---|
| Monitoreo remoto | Sí (4G/Nube) | No |
| Compensación reactiva | Automático y dinámico | Manual/Fijo |
| Gestión de carga | Afeitado de picos, Alertas | No disponible |
| Detección de fallas | Diagnóstico{0}}en tiempo real | Sólo protección básica |
| Eficiencia Energética | Optimizado mediante lógica de IA | Operación estática |
Condiciones de uso
Condiciones de uso
Rango de temperatura ambiente:-25 grados a +40 grados.
Condiciones atmosféricas:La humedad relativa del aire no debe exceder el 90% (tanto el promedio diario como el promedio mensual).
Altitud de instalación:Hasta 2000 metros sobre el nivel del mar (no se requiere reducción de potencia hasta este límite).
Requisitos ambientales:La instalación debe realizarse en un lugar libre de vibraciones violentas, golpes o gases corrosivos.
Aplicaciones
Actualizaciones de la red rural:Reemplazo modernizado de cajas de distribución antiguas o heredadas para mejorar la calidad y la estabilidad de la energía en las redes rurales.
Sistemas híbridos solares y eólicos:Gestión de energía inteligente e integrada para optimizar el factor de potencia y estabilizar las fluctuaciones de fuentes de energía renovables intermitentes.
Parques industriales y centros de fabricación:Control de carga del lado de la demanda-y corrección dinámica del factor de potencia para reducir los cargos de demanda máxima y maximizar la eficiencia energética.
Ciudades inteligentes e infraestructura:IoT-habilitó análisis de red y-monitoreo de la calidad de la energía en tiempo real, perfectamente integrados en las redes de servicios públicos municipales.
